梨皮狀點蝕
損傷狀態
在滾道麵上產生的弱光澤的暗色梨皮狀點蝕。
原因
潤滑過程中出現的異物咬入
由於空氣中的水分而結露。
潤滑不良。
措施
改善密封裝置。
充分過濾潤滑油。
使用合適的潤滑劑。

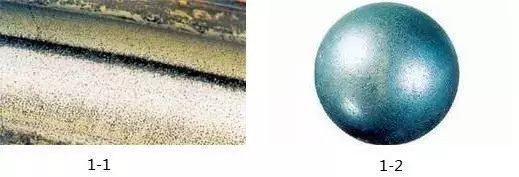

照片 1-1
回轉支撐軸承的外圈
滾道麵上產生的梨皮狀點蝕
凹處底部受到腐蝕
照片 1-2
照片 1-1的球
轉動麵上產生的梨皮狀點蝕
微振磨損
損傷狀態
由於兩個接觸麵間相對反複微小滑動而產生的磨損。
在滾道麵和滾動體的接觸部分上產生。
由於發生紅褐色或黑色磨損粉未，因而也稱微振磨損腐蝕。
原因
潤滑不良。
小振幅的搖擺運動。
過盈量不足。
措施
使用適當的潤滑劑。
加預壓。
檢查過盈量。
向配合麵上塗潤滑劑。

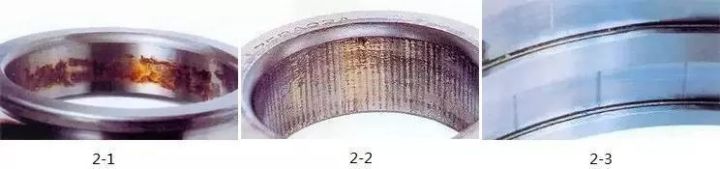

照片 2-1
深溝球軸承的內圈
內徑麵上產生的微振磨損
由於振動造成的損傷
照片 2-2
向心推力球軸承的內圈
整個徑道麵上產生的顯著的微振磨損
過盈量不足造成的損傷
照片2-3
雙列圓柱滾子軸承的外圈
滾道麵上在滾子間距中產生的微振磨損
卡傷
損傷狀態
所謂卡傷是由於在滑動麵上產生的部分的微小燒傷匯總而產生的表麵損傷。
滑道麵、滾動麵圓周方向的線狀傷痕。
滾子端麵的擺線狀傷痕。
靠近滾子端麵
原因
過大載荷、過大預壓。
潤滑不良。
異物咬入。
內圈外圈的傾斜、軸的撓度。
軸、軸承箱的精度不良。
措施
檢查載荷的大小。
預壓要適當。
改善潤滑劑和潤滑方法。
檢查軸、軸承箱的精度。

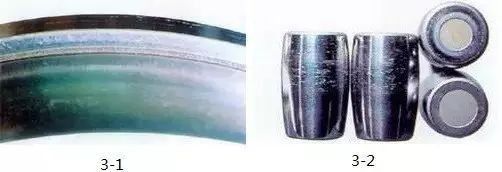

照片 3-1
自動調心滾子軸承的內圈
內圈大擋邊麵上產生的卡傷
原因是急加減速造成的滾子打滑
照片 3-2
照片 3-1的球麵滾子
滾子端麵上產生的卡傷
原因是急加減速造成的滾子打滑

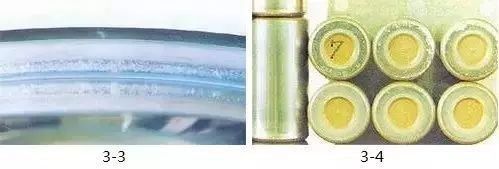

照片 3-3
推力圓錐滾子軸承的內圈
內圈擋邊麵上產生的擋邊
原因是磨損粉末混入，過大載荷造成油膜熱裂
照片 3-4
向心球軸承的內圈
滾道麵上產生的球距的剝離
由停轉時衝擊載荷造成的壓痕發展麵成
擦傷
損傷狀態
所謂擦傷，是在滾道麵或滾動麵上，由隨著滾動的打滑和油膜熱裂產生的微小燒傷的匯總而發生的表麵損傷。
產生帶有熱粘著的表麵粗糙。
原因
高速輕載荷。
急加減速。
潤滑劑不適當。
水的侵入。
措施
改善預壓。
改善軸承遊隙。
使用油膜性好的潤滑劑。
改善潤滑方法。
改善密封裝置。

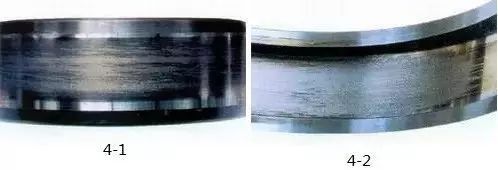

照片 4-1
圓柱滾子軸承的內圈
滾道麵圓周方向上產生的擦傷
原因是潤滑劑封入過多造成滾子打滑
照片 4-2
照片 4-1的外圈
滾道麵圓周方向上產生的擦傷
原因是潤滑劑封入過多造成滾子打滑
